Die Evolution der Hochstrom-Kontaktlösung

Das neuste Produkt vom Typ ML-CUX aus der MULTILAM flexo Linie dürfte die Hersteller von Geräten und Einrichtungen im Bereich Energieversorgung und -verteilung besonders interessieren. An zahlreichen Stellen in Schaltanlagen, an Transformatoren, Leistungsschaltern, Trennschaltern und Durchführungen gibt es lösbare Verbindungen bzw. Steckverbindungen, in denen Kontaktelemente zum Einsatz kommen. Diese Kontaktelemente müssen enorm hohe Ströme übertragen, vor allem im Falle eines Kurzschlusses. Dabei sollten sie nicht nur flexibel sein beim Ausgleich von Maßtoleranzen, sondern auch nach unzähligen Steck- und Schiebezyklen über die Jahre hinweg eine zuverlässige Verbindung gewährleisten. MULTILAM, die einzigartige Kontaktlamellen-Technologie von Stäubli löst diese Aufgabe souverän und äußerst zuverlässig.

Innovativ zwei Welten vereint

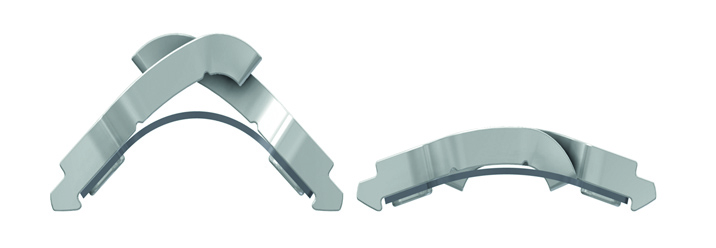

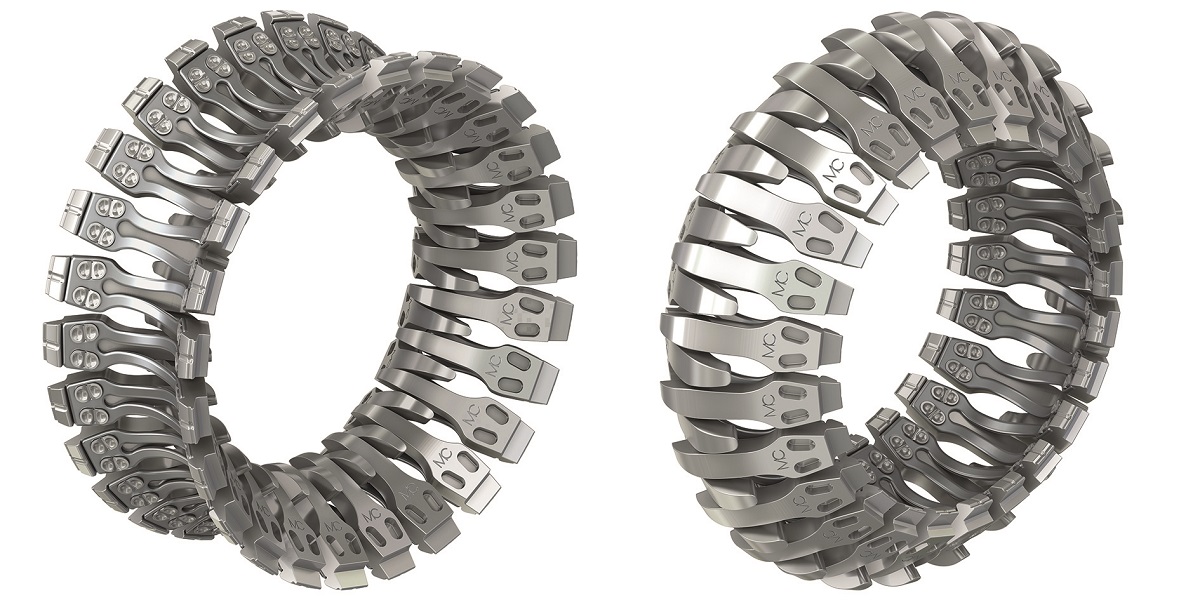

Die neuste MULTILAM-Entwicklung von Stäubli besteht aus einem federnden Edelstahl-Trägerband mit aufgenieteten Lamellenstegen. Das Trägerband ist im Hinblick auf erstklassige mechanische Eigenschaften optimiert, während die Lamellenstege nach elektrischen Gesichtspunkten gestaltet sind. Semling erläutert: „Bei der Auswahl der Materialien und der Formgebung dieser Kontaktlamelle sind wir keine Kompromisse eingegangen. Die Trennung zwischen mechanischem und elektrischem Anteil versetzte uns in die Lage, ein Produkt zu kreieren, das entscheidende Vorteile gegenüber Spiralfederkontakten bietet und in der Handhabung ebenso einfach wie schnell montiert werden kann.“ Nach intensiver Entwicklungsarbeit wurde die Zukunft der Hochstrom-Kontaktlösung geboren – die MULTILAM flexo ML-CUX.

MULTILAM, technisch führend
Mit ihren überzeugenden Eigenschaften läutet die MULTILAM flexo Linie die nächste Evolutionsstufe einer bedeutenden Entwicklung ein, die in den 1960er Jahren begann. Der Schweizer Rudolf Neidecker wollte mit einer filigranen Version seiner Lamellentechnik eine Alternative zu den damals kostenintensiven Federkontakten bieten. Und so entstand kurze Zeit darauf die Firma „Multi-Contact Neidecker & Co“, deren Lamellentechnologie heute unter dem Namen MULTILAM weltweit bekannt ist. Diese Kontaktlamellen zeichnen sich seit jeher durch bemerkenswerte elektrische und optimal abgestimmte mechanische Eigenschaften aus. Sie überzeugen durch ausgezeichnete Stromtragfähigkeit, unerreichte Lebensdauer, höchste Zuverlässigkeit sowie effiziente Energieübertragung bei geringer Verlustleistung. Sämtliche Steckverbinder von Stäubli Electrical Connectors (ehemals Multi-Contact) sind mit verschiedenen Bauformen der MULTILAM ausgestattet und profitieren von ihren bewährten Leistungsmerkmalen. Viele Typen können einer Million Steckzyklen und mehr standhalten – und dies selbst unter extremsten Einsatzbedingungen.

Die bisherige Multi-Contact firmiert als Teil des Stäubli-Konzerns unter „Stäubli Electrical Connectors“ und bietet als OEM-Lieferant im Bereich Energieversorgung und -verteilung eine Auswahl unterschiedlicher Bauformen und Typen aus den variantenreichen MULTILAM Linien, aber auch spezielle Kontaktlösungen nach kundenspezifischen Vorgaben an. Dies unterscheidet Stäubli Electrical Connectors von Marktbegleitern, die diese Variationsbreite und Flexibilität nicht anbieten. Das Unternehmen sieht sich in Bezug auf die anspruchsvolle Kundschaft sowie die neuen Markttrends mit der neusten MULTILAM flexo bestens aufgestellt.

In den 1980er Jahren schaffte die revolutionäre Zwei-Komponenten Version der MULTILAM den Durchbruch: Zum ersten Mal wurden die mechanischen und elektrischen Aspekte getrennt voneinander optimiert. Hierdurch qualifizierte sich die Kontaktlamelle für den Einsatz in anspruchsvollen Hochstrom-Anwendungen und Stäubli Electrical Connectors avancierte im Markt der Stromübertragung (Mittel- und Hochspannungsbereich) zu einem vertrauenswürdigen Technologiepartner für namhafte Hersteller.

Hoch- und Mittelspannungsanlagen sind auf große Wartungsintervalle ausgelegt. Eine erste Revision findet oft erst nach 25 oder mehr Betriebsjahren statt. Bis dahin haben möglicherweise bis zu 10.000 Steckvorgänge stattgefunden. Verbindungslösungen von Stäubli mit der neuen MULTILAM flexo eignen sich gleichermaßen für kostensensible statische Anwendungen ohne Steckzyklen wie auch für dynamische Anwendungen mit hohen Steckzyklen. Auch nach Jahren arbeiten diese MULTILAM zuverlässig und erfüllen die geforderten elektrischen und mechanischen Ansprüche.

Erste Wahl für Anlagenbauer

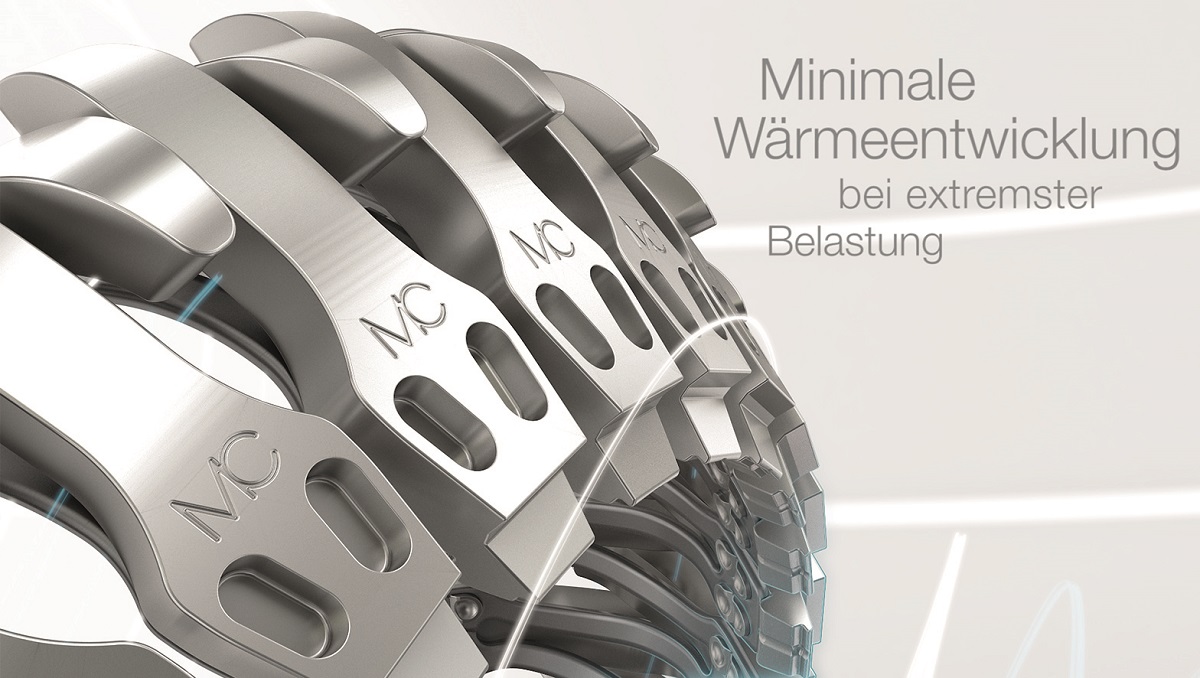

Die neuste MULTILAM flexo Linie mit der ML-CUX ist die konsequente Weiterentwicklung des Zwei-Komponenten-Prinzips. Die Trennung der elektrischen und mechanischen Eigenschaften resultiert in einem konstant niedrigen Durchgangwiderstand und minimaler Kontakterwärmung selbst bei einer dauerhaft hohen Belastung. Darüber hinaus ist die ML-CUX  in der Lage, auch extremen Stromspitzen standzuhalten und weist eine Kurzschlussstrom-Tragfähigkeit bis zu 4,4 kA/cm vor. Durch die höhere Stromtragfähigkeit können die Steckverbinder deutlich kompakter konzipiert werden und lassen sich somit leichter auch in kleinere Anlagen implementieren. Für den Anwender ergibt sich daraus letztendlich der Vorteil, dass seine Kosten für den Materialeinsatz geringer ausfallen, die Kontaktlösung aber dennoch durch hervorragende Leistungsfähigkeit besticht.

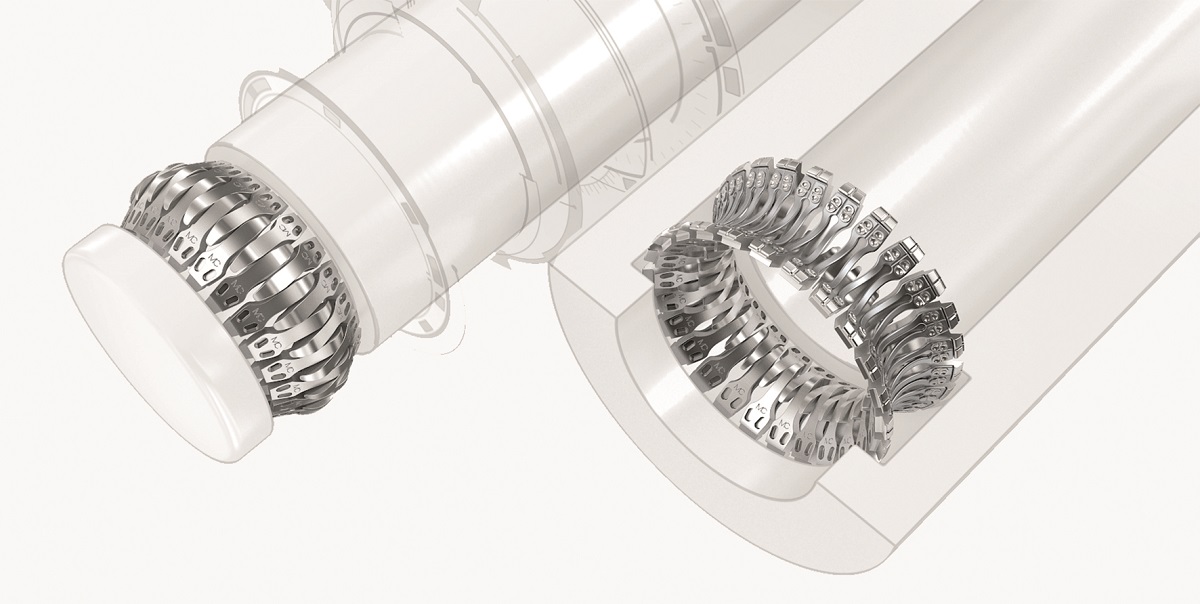

Für die Montage genügt eine einfache rechteckige Nut mit geringer Tiefe, was im Gegensatz zu Spiralfederkontakten schlankere Designs ermöglicht und dabei dennoch einen zuverlässigen Halt in Stecker und Buchse gewährleistet. Die Montage ist denkbar einfach: Sie erfolgt durch Einlegen der Kontaktlamelle von Hand in die Nut. Im Bereich der Energieversorgung und -verteilung werden Komponenten unterschiedlicher Herkunft miteinander verbaut. Dabei stehen die Verantwortlichen oft mechanischen Problemen gegenüber und müssen beispielsweise mit großen Maßtoleranzen, Achsversätzen und Winkelabweichungen rechnen. Genau diesen Herausforderungen wird die neue MULTILAM flexo von Stäubli gerecht: Dank ihres großen Arbeitsbereichs ist sie hochflexibel und in der Lage, deutliche Winkel- und Achsversätzen auszugleichen. Das mechanisch optimierte Trägerband ist so konzipiert, dass es selbst größere Maßabweichungen problemlos kompensiert. Das gibt den Technikern mehr Freiheiten beim Design der verschiedensten Anwendungen und erlaubt eine einfachere und kosteneffiziente Fertigung.

Der Vorteil für Anlagenbetreiber ist für Oliver Semling evident: „Unsere neue MULTILAM flexo Linie setzt einen neuen Maßstab – sie ist das Resultat einer Evolution, die von jahrzehntelanger Erfahrung profitiert. Ganzheitlich betrachtet vereint die neuste Generation der MULTILAM alle entscheidenden elektrischen wie mechanischen, aber vor allem auch essentielle wirtschaftliche Eigenschaften so, dass sich die Gesamtbetriebskosten der Anlage für den Kunden reduzieren. Materialeinsparungen, kompakte Ausführungen, höchste Effizienz, Langlebigkeit und Flexibilität in einer Art und Weise, die bisher bei federnden Kontaktelementen nicht vorhanden waren. All das, ist Teil des Mehrwerts, den Stäubli Electrical Connectors bietet.“

Wesentliche Vorteile durch Innovation
Der Dialog mit dem Kunden ist immer entscheidend: Regelmäßiger Austausch und intensive Auseinandersetzungen mit den Anforderungen des Marktes liegen sämtlichen Weiterentwicklungen der MULTILAM-Familie zugrunde. Dies gilt auch für die neuste Kreation aus der MULTILAM flexo Linie die ML-CUX, deren positiven Eigenschaften sich für den Anlagenbetreiber eine substanzielle Senkung der „Total Cost of Ownership“ (TCO) ergibt. So erläutert Semling: „Durch die herausragende Leistung können je nach Anwendung zwei oder sogar drei andere Kontaktelemente durch nur eine neue ML-CUX ersetzt werden. Ihre Vorteile im Hinblick auf Stromtragfähigkeit und hoher Lebensdauer liegen klar auf der Hand – dem Kunden ist es nun möglich, kompaktere Kontaktlösungen und höhere Leistungsdichten zu realisieren, ohne dabei Abstriche bei der Funktionalität oder Zuverlässigkeit machen zu müssen.“

Partnerschaft für Höchstleistungen
Die neuste MULTILAM flexo ML-CUX ist prädestiniert für kundenspezifische Anforderungen im Hochstrombereich. Sie wird stets im Dialog mit dem Kunden für die jeweilige Anwendung konzipiert und angefertigt. Mit der neuen Kontaktlösung sind Kontaktdurchmesser von 40 bis zu 300 mm realisierbar. Die Ingenieure von Stäubli unterstützen die Kunden von A-Z und stehen ihnen mit fundiertem Know-how beratend zur Seite. Der Weg von der Zeichnung zum fertigen Produkt ist sehr effektiv gestaltet, was in kurzen Lieferzeiten für die Serienproduktion resultiert. Während der verschiedenen Etappen der Fertigung finden etliche 100%-Prüfungen statt – so wird gewährleistet, dass der Kunde am Ende ein Produkt in den Händen hält, das nicht nur ganz seinen Vorgaben entspricht, sondern auch auf Herz und Nieren getestet wurde. Oliver Semling berichtet stolz: “Erste Anfragen zu der neuen Linie gingen bereits bei uns ein und erste Muster der ML-CUX sind bereits projektbezogen im Headquarters in Allschwil angefordert worden. Wir sind bereit, die Zukunft der Hochstrom-Kontaktlösungen zusammen mit unseren Kunden anzugehen.“
