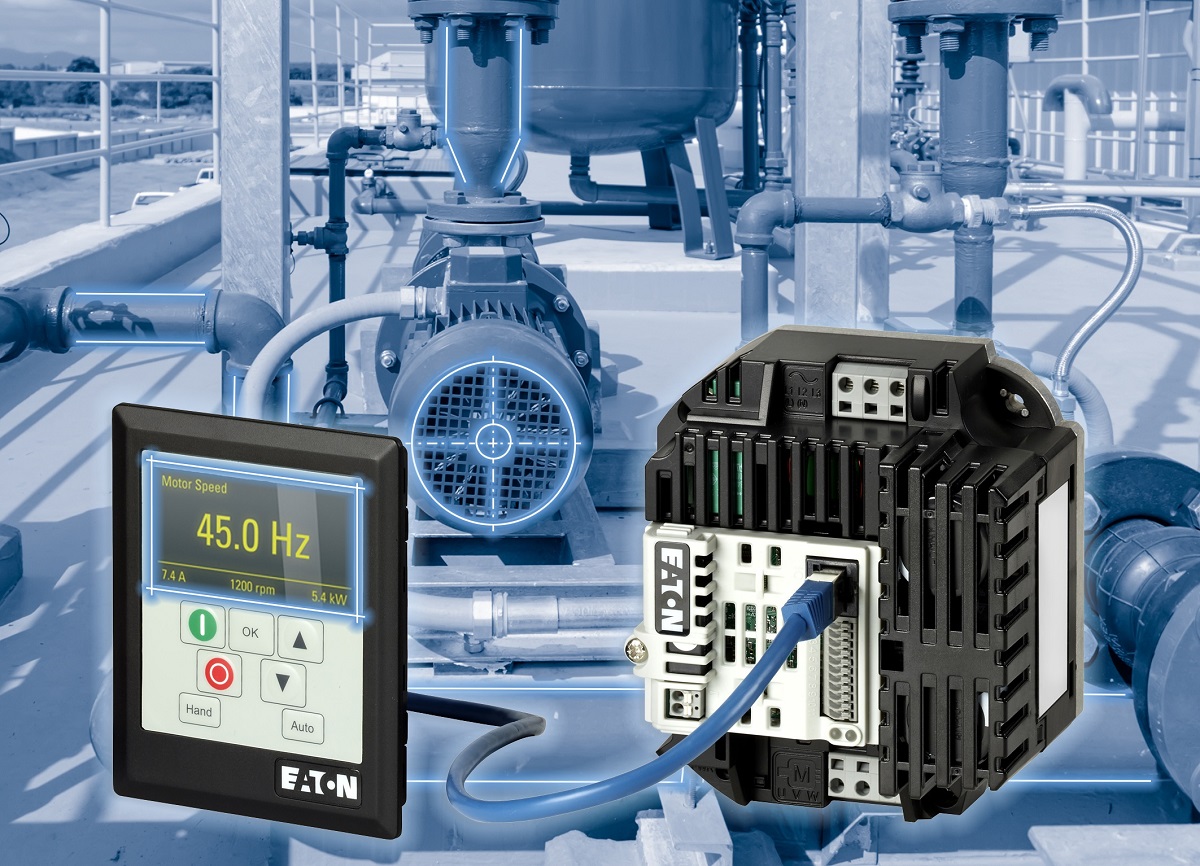

Eaton baut seine PowerXL-Produktfamilie weiter aus: Mit dem PowerXL DB1 Frequenzumrichter bringt das Energiemanagement Unternehmen ein leistungsfähiges Gerät in der kleinsten IEC-kompatiblen Form auf den Markt. Der DB1 greift trotz seiner geringen Größe auf alle Funktionalitäten des bewährten DC1 Enhanced zurück. Eaton bietet so eine optimale Lösung für OEMs, die den Frequenzumrichter zum Beispiel in ein bestehendes System integrieren wollen, in denen keine Luftzirkulation stattfindet und kein Platz für zusätzliche Kühlkörper oder Lüftungen vorhanden ist.
Die geringe Größe verdankt der DB1 unter anderem dem Wegfall von Display und Keypad sowie des Kühlkörpers. Als Cold Plate Unit entwickelt, nutzt der DB1 das bestehende Metallgehäuse der Maschine, in die er integriert wird, um die Wärme abzuleiten. Dabei wird der Frequenzumrichter samt Wärmeleitpaste direkt an die metallische Raumwand verschraubt, deren Wärmeleitfähigkeit und große Fläche so für die Wärmeabfuhr genutzt werden kann.
Da das Gerät kompatibel mit Eatons externen Keypads ist, benötigt der DB1 selbst kein Display oder Keypad. „Die Einsparungen der Komponenten ist dabei Sinnbild für die Effizienz des DB1. Maschinen mit existierendem Gehäuse können durch die Drehzahlregelung den Energiebedarf im Prozess reduzieren“, kündigt Andreas Miessen, Product Manager Drives bei Eaton, an. „Dadurch profitieren vor allem OEMs vom DB1, die einen Frequenzumrichter mit umfangreichen Funktionen möglichst unsichtbar in eine bestehende Pumpe, einen Kompressor oder in ein anderes System mit wenig Platz integrieren müssen.“ Der DB1 ist in vollem Umfang mit der drivesConnect Parametriersoftware sowie mit der ab Frühjahr 2018 zur Verfügung stehenden drivesConnect App kompatibel.
In der kleinsten Bauform 1 eignet sich der Frequenzumrichter für Motorleistungen bis zu 1,5 kW bei wahlweise 230 V oder 400 V Netzspannung. Im Frühjahr 2018 wird der DB1 auch in Baugröße 2 eingeführt – für bis zu 4 kW bei 400 V, womit die Gerätefamilie dann das Gros der Motoren im Markt abdecken kann.
Der Anwender profitiert bei dem DB1 von einem Leistungsteil und einem abnehmbaren Steuerteil. Dieses Steuerteil beinhaltet verschiedene I/O-Schnittstellen sowie CANopen- und Modbus-RTU-Kommunikation. Für das Modbus-Protokoll werden neben der COM-Schnittstelle (RJ45) die Datenleitungen ebenfalls auf zwei Steuerklemmen geführt, die dank Push-In-Technologie einfach zu verdrahten sind. Zusätzlich verfügt das Steuerteil des DB1 über sichere Cage-Clamp-Steckverbindungen. „Bei Bedarf und entsprechenden Stückzahlen kann das Steuerteil auch entsprechend des Kundenwunsches angepasst werden“, so Miessen, der generell zu der Verwendung des DB1 einen applikationsspezifischen Zusatzservice anbietet. „Kunden, die sich bezüglich der Wärmeableitung der Cold Plate Unit unsicher sind, können sich bei uns beraten lassen.“ Dabei wird dann zum Beispiel auch die jeweilige Wärmeleitfähigkeit der verwendeten Gehäuselegierung besprochen. Eine Beschädigung des Geräts durch Überhitzung schließt Miessen jedoch aus: „Alle PowerXL Geräte verfügen über einen Eigenschutz, so dass selbst im unwahrscheinlichen Fehlerfall nichts kaputtgehen kann.“
